Akkaraman Koyunlarda Dalağın B-Mod ve Doppler Ultrasonografik Muayenesi

Bu çalışma kesime sevk edilen 40 adet sağlıklı Akkaraman ırkı koyunda B-mod ve doppler ultrasonografi kullanılarak dalağın boyutları, lokalizasyonu, arter ve venlerinin akım karekteristiklerinin tespiti için yapılmıştır. Göğüs kafesinin sol yarımındaki 9-10. interkostal aralıkdan 8 MHz'lik linear ve konveks proplar kullanılarak dalağın parankim dokusunun ve damarlarının görünümleri incelendi. B-mod ultrosonografik muayenede dalağın ventrale doğru inildikçe koni şeklini aldığı gözlenirken, dalağın kapsülü ve parankim dokusu ekojenik bir görünüme sahipti. Dalağın damarları ise oval şekilde ve anekoik bir görünümdeydi. Doppler görüntülemede damarlardaki kan akımının varlığı tespit edildi.

This study was carried out to detect the dimensions and localization as well as arterial and venous blood flow by using B-mod real-time and doppler ultrasonography in 40 healty Akkaraman sheep brought to the abattoir. Appearances of parenchyma and blood vessels of the spleen were examined through the left 9-10th intercostal space by using 8 MHz linear and convex probs. It was observed that while spleen was in cone-shaped form, when the probe was brought to the ventral, splenic capsule and paranchyme had an echogenic appearance. Splenic vessels had an ellipticalshaped and anechoic appearance. The presence of blood flow in the vessels was detected by doppler ultrasonography.

Giriş

Koyunlarda dalak karın boşluğunun sol tarafında retikulumun kraniyal yüzü ile rumenin dorsal kesesinin hemen ucunda vertikal olarak uzanmaktadır[1-3]. Dalak çok sayıda fonksiyona sahip olan bir organdır. Başta antraks olmak üzere, babeziya, milier tüberküloz gibi hastalıklarla, iyi ya da kötü huylu tümör olgularında genellikle hastalansa da bu bulgular klinik tanı için yeterli olmaz. Çünkü dalak hastalıklarının karakteristik bir semptomu yoktur[4-9]. Sığırlarda yabancı cisim hastalığına bağlı organın suppuratif yangıları sıklıkla gözlenir. Koyun ve keçilerde ise bu durum sıklıkla görülmez[10,11]. Bu nedenle ultrasonografi dalağın muayenesinde önemli bir yer tutmaktadır. Ultrasonografi ile dalağın büyüklüğü, şekli, ekojenitesi, pozisyonu ve yapısı değerlendirilir[4-9].

Abdominal organların ultrasonografik incelemesi yapılırken çevredeki organların ekojenitesindeki farklılıklar tanıda yardımcı olur. Örneğin karaciğer böbrekten daha hipoekojen, dalak ise daha hiperekojendir[2,8,12-14]. Dalak konjesyonu ya da karaciğer hastalıklarında dalak parankim ekosu sıklıkla daha hiperekojendir[2,12,15]

Doppler ultrasonografi damarlardaki kan akımının varlığı, hızı, yönü ve hemodinamiği gibi parametrelerin tespitinde kullanılır. Kalitatif ölçümde akımın var olup olmadığı, akım yönü ve akım karakteristiği değerlendirilirken; akım hızı ve damar direnci ile ilgili kantitatif veriler almak için ise renkli dopplere ek olarak spektral dalga formları gerekmektedir[16-19].

Bu çalışmada, B-mod ve doppler görüntüleme ile koyun dalağının ultrasonografik olarak lokalizasyonu, boyutları, görünümü ile dalak arter ve venlerinin akım özelliklerinin incelenmesi amaçlanmıştır.

Gereç ve Yöntem

Bu çalışmada kesime sevk edilen 40 adet sağlıklı Akkaraman ırkı koyun kullanıldı. Çalışmada kullanılan koyunlar 8-36 aylık ve 40-50 kg arasında idi.

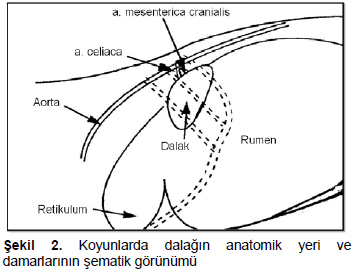

Dalağın ultrasonografik muayenesi: Ultrasonografik muayeneler reeltime scaner kulanılarak yapıldı. B mod görüntüleme için 8 MHz konveks ve lineer proplar kullanıldı. Doppler görüntüleme ise 8 MHz’lik lineer propla yapıldı. Sol göğüs duvarı geniş bir şekilde traş edilerek 9-10. interkostal aralıktan tarama yapıldı. Tarama işlemi dorsalden başlayarak ventrale kadar kostalara paralel olarak gerçekleştirildi (Şekil 1-2).

Birinci aşamada B mod görüntüleme ile dalağın morfolojik görüntüsü hakkında bilgi edinildikten sonra damardaki kan akımının kalitatif analizi için renkli doppler kullanıldı. Arteriyel akımlar kırmızı renkte, venöz akımlar ise mavi renkte kodlanmak suretiyle arter ve ven ayrımı yapıldı. Doppler ile muayene yapılırken prop yaklaşık 50- 60 derece arasında bir açı ile tutularak inceleme yapıldı.

İstatistiksel Analiz: Elde edilen verilerin SPSS 15.0 istatistik programında aritmetik ortalamaları alındı ve değerler ortalama ± SEM olarak verildi.

Bulgular

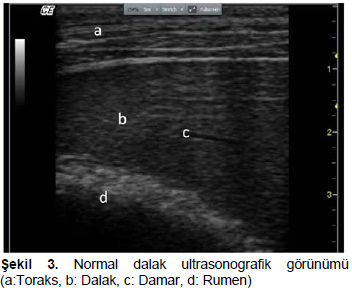

Dalak damarlarının görünebilirliği, dalağın kapsulası ve dalağa bitişik dokulardan ayrımı ancak ekojenik bir çizginin varlığı ile ortaya konuldu (Şekil 3).

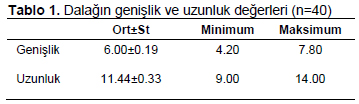

Çalışmada kullanılan tüm koyunların dalak parankimleri zayıf ekojeniteden ibaret olup, bu ekojenite dalağın tüm bölümünde homojen bir dağılım göstermekteydi. Dalağın kapsulası ekojenik bir hat olarak görüldü. Dalağın damarları normal dalak parankiminden farklı olarak anekoik bir uzantı olarak görüntülendi. Hiçbir hayvanda apse kist ya da şiplenomegali gibi patolojik bir durumla karşılaşılmadı. Çalışmaya dahil edilen tüm hayvanlarda 9-10. interkostal aralıkdan görüntüler alındı. Dalak ventrale doğru gidildikçe incelen bir yapı göstermekteydi. 9-10. interkostal aralıktan yapılan ölçümlerde dalağın düşey uzunluğu 6.00±0.19 cm ve yatay uzunluğu ise 11.44±0.33 cm olarak ölçüldü (Tablo 1, Şekil 4). Dalağın toraks duvarına olan uzaklığı 1.4 cm olarak ölçülmüştür (Şekil 5).

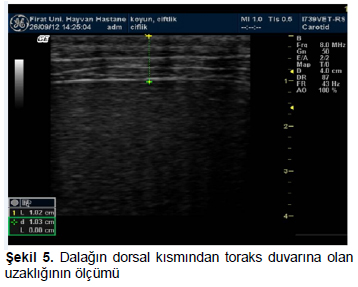

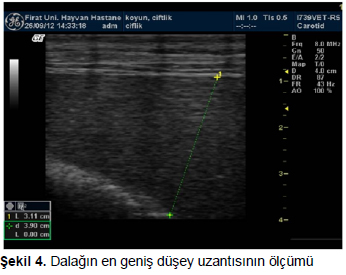

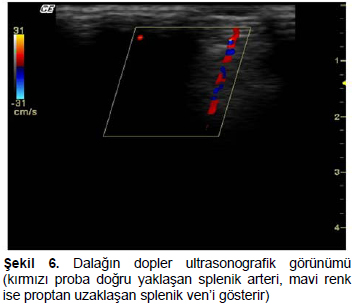

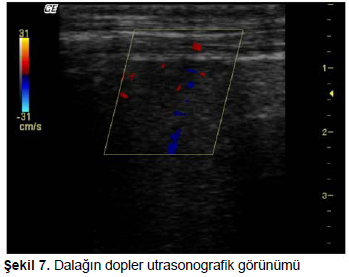

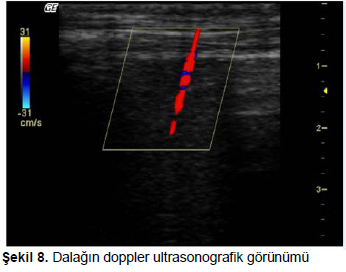

B mod görüntülemede perifere doğru gidildikçe vasküler yapılar tam olarak görüntülenemezken, renkli dopplerde damarın distaline kadar gidilmesine rağmen kırmızı ve mavi renklerle kodlanan görüntüler alındı (Şekil 6, 7 ve 8).

Tartışma

Diagnostik ultrasonografi, değişik organlarda doku yoğunluğu ve yapılarının değerlendirilmesi için kullanılan non-invaziv ve güvenilir bir metottur.

Koyun ve keçi gibi küçükbaş hayvanların dalak ultrasonografisi ile ilgili çeşitli klinik çalışmalar bulunmaktadır. Dalak hastalıklarında spesifik bir testin olmayışı ve klinik bulguların tanıda yol gösterici olmaması dalağın ultrasonografisini önemli kılmaktadır[1,7,10,11].

Braun ve Sicher[12], sığırlarda dalağın sol toraks duvarına çok yakın konumda olduğunu, yüksek frekanslı lineer yada konveks bir prop ile yüksek çözünürlükte görüntüler alınabileceğini ifade etmişlerdir. Bu çalışmada koyunların sol toraks duvarında 9-10. interkostal aralıklardan konveks ve lineer proplarla görüntüler alınmıştır. Ancak sığırlara göre dalak daha küçük ve rumenin dorsal yüzüne yakın konumda olduğundan göğüs duvarının alt tarafından görüntü alınamamıştır.

Dalağın ultrasonografik görünümü karaciğere benzerlik göstermektedir. Normal bir dalak karaciğere göre daha ekojen olarak görülür. Ancak iki organ bulundukları yer itibarıyla kolay ayırt edilebilirler. Ayrıca üçgen biçimindeki kaudal vena kava ve yıldız biçimindeki portal venanın kolu karaciğerin ayırt edilmesine yardımcı olur[2,8,9,13,15]. Bu çalışmada dalak sol tarafta ve 9- 10. interkostal aralığın üst yarımında tespit edilmiş olup ve karaciğere göre daha hipoekojen ve homojen görüntüler alınmıştır.

Sığırlarda dalak retikuluma kadar uzanmaktadır[2,12]. Koyunlarda ise rumenin dorsal saccus’u üzerine yerleşmiştir[3,7,10,11]. Bu nedenle sığırlarda görüntüleme daha geniş bir alanda yapılırken koyunlarda 8-11 interkostal aralığın üst yarımında sınırlı kalmıştır[1,2,10,11]. Bu çalışmada 40 adet sağlıklı akkaraman koyunda elde edilen görüntüler 9-10. interkostal aralıklardan alınmıştır. Özellikle dalak hastalıklarında ve şiplenomegali durumunda dalağın anatomik konumu ve boyutları araştırmacıların ifade ettikleri bu sınırların dışına taşmaktadır. Ancak bu çalışmada sağlıklı koyunlar kullanıldığından bu sınırları aşan bir durumla karşılaşılmamıştır.

Dalak hastalıklarında genel olarak organın hacminde anormal bir artış olmaktadır[1,5,6]. Bu artışın tespit edilmesi tanı ve tedavi için oldukça önemlidir. Araştırmacılar[10-12] büyük ve küçükbaş hayvanlarda dalağın yatay ve düşey uzunluklarının her interkostal aralıkta farklı değerlerde ölçüldüğünü ifade etmişlerdir. Ayrıca normal bir dalak parankiminin homojen bir şekilde ve hafif ekojenik görünümde olduğunu, longitudinal olarak uzanan anekoik yapıda dalak damarlarının görüntülenebileceğini ifade etmişlerdir. Bu çalışmada tüm ölçümler 9-10. interkostal aralıktan yapılmıştır. Elde edilen ölçümlerde dalağın yatay ve düşey uzunlukları 11.44±0.33 cm ve 6.00±0.19 cm olarak tespit edilmiştir. Ayrıca araştırmacıların ifade ettikleri hipoekojenik parenkim dokusu ve anekoik damar yapıları da belirlenmiştir. Kesilen hayvanların postmortem muayenesinde ölçüm değerlerinin ultrason ile elde edilen ölçüm değerlerine benzer durumda olduğu ve herhangi bir patolojik durumla da karşılaşılmadığı görüldü.

Biricik ve ark.[16] B mod görüntülemede optimum inceleme açısının 90 derece olduğunu, bu açıda en kuvvetli yansımaların yüzeye dik olarak alınabildiğini ifade etmişlerdir. Oysa doppler muayenede 90 derecelik açı ile bakıldığında doppler frekansının düşeceğini, dolayısıyla damarda akım yokmuş gibi bir yanılgıya düşülebileceğini bu nedenle en uygun görüntüleme açısının 30-60 derece arasında olması gerektiğini ifade etmişlerdir. Bu çalışmada da doppler ultrasonografide 60 derecelik açı ile yapılan muayenenin daha net görüntüler verdiği tespit edilmiştir.

Koyunlarda dalaktaki damar yapısının ve kan akım karekteristiğini inceleyen doppler ultrasonografiye yönelik araştırmalar oldukça kısıtlıdır. Araştırmacılar[7,12,16,20,21] dalaktaki arter ve venlerin B-mod incelemede anekoik yapılar şeklinde görüldüğünü, dalak arterlerinin venlere göre daha küçük çaplarda olduğunu ve bu damarlardaki kan akımının varlığını ve yönünü saptamak için doppler ultrasonografinin gerekli olduğunu bildirmişlerdir. Araştırmacılar[19,22-24] dalak torsiyonu gibi patolojik durumlarda bu akımların ortadan kalktığını belirtmişlerdir. Bu çalışmada koyunlarda şiplenik arter akımları kırmızı renkli venlerdeki akım ise mavi renkli olarak kodlanmış olup çalışmaya dahil edilen tüm koyunlarda bu akımların varlığı tespit edilmiştir.

Sonuç olarak, koyunlarda dalağın ultrasonografik muayenesi non-invaziv ve yararlı bir yöntemdir. Dalak hastalıklarında laboratuvar testleri mevcut olamadığından ultrasonografi ile muayene sonuçları tanı için önemli ipuçları verecektir. Ayrıca doppler ultrasonografi ile damarlardaki kan akımının varlığı tespit edilerek dalağın fonksiyon yapıp yapmadığı anlaşılabilecektir.
